製品の特徴
・冷却フィン搭載の高感度小型カメラ！
・高感度200万画素 30フレーム/秒のリアルタイム表示！
・1画素が 5.9μmと大きく､ダイナミックレンジが広い
・ハレーション除去機能でのリアルタイム表示
・多彩な計測機能にオート線幅、オート円径を搭載
・コードレボルバ対応で校正値が自動切替
（コードレボルバ機能付顕微鏡接続時）
・ズームカプラでズーム倍率位置を自動検出し
校正値やスケール表示を自動切り替え
・長時間タイムラプス機能及び再生ソフト付属
・ハイビジョン30fps動画記録可能
・XD200､FX380､FR-210Mの後継機として最適！
・高感度200万画素 30フレーム/秒のリアルタイム表示！
・1画素が 5.9μmと大きく､ダイナミックレンジが広い
・ハレーション除去機能でのリアルタイム表示
・多彩な計測機能にオート線幅、オート円径を搭載

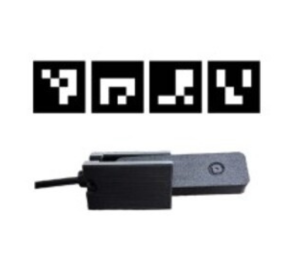

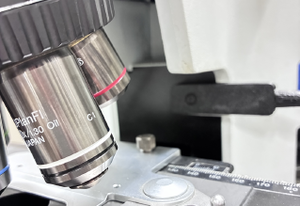

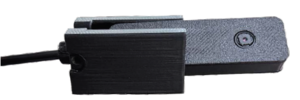

・コードレボルバ対応で校正値が自動切替
（コードレボルバ機能付顕微鏡接続時）
・ズームカプラでズーム倍率位置を自動検出し
校正値やスケール表示を自動切り替え
・長時間タイムラプス機能及び再生ソフト付属
・ハイビジョン30fps動画記録可能
・XD200､FX380､FR-210Mの後継機として最適！
ハレーション除去で30フレーム/秒のリアルタイム表示
従来

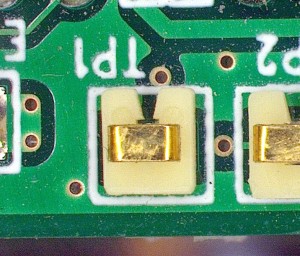

ハレーション除去

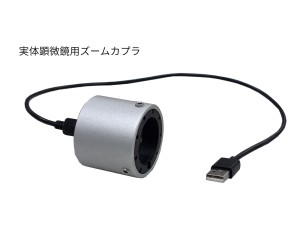

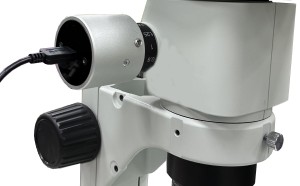

実体顕微鏡用ズームカプラ
ズーム位置を自動検出
実例
金属顕微鏡での外観検査
液晶フィルター外観検査・寸法計測
蛍光顕微鏡での蛍光観察
線虫の動態観察 蛍光B励起

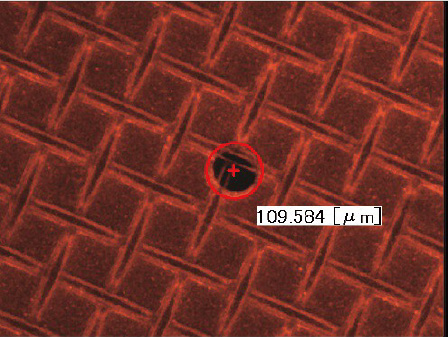

スクリーン印刷欠陥検査 蛍光G励起
近赤外観察と明視野の同時観察
血液ICG撮影 λ=840nm付近
半導体ウエハ赤外撮影λ=1100nm
病理標本観察 明視野

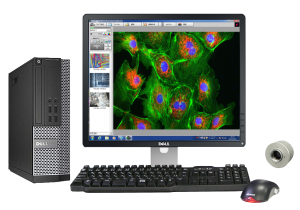

システム内容（カメラ1個 or 2個、計測付きソフト、制御PC)
FR-400C/FR-400B
FR-400-2CAM
仕様
|
型番
|
FR-400C
|
|
|
カメラ部
|
撮像素子
|
約2/3型 1CMOS
|
|
読取方式
|
グローバルシャッター
|
|
|
カメラ方式
|
カラーカメラ
|
|
|
有効画素数
|
約200万画素【1600(H)×1200(V)】
|
|
|
セルサイズ
|
5.86(H)x5.86(V)μｍ
|
|
|
フレームレート
|
30fps(オプション60fps)
|
|
|
映像出力
|
8bit , 12bit / USB3.0出力
|
|
|
重量
（カメラヘッド） |
約210g
|
|
|
外寸寸法
（カメラヘッド） |
60(W)×60(H)×41(D)mm 突起部除く
|
|
|
レンズマウント
|
Cマウント 冷却フィン搭載 （ファンなし）
|
|
|
制御部ファイリングPC
|
記録形式
|
BMP JPEG TIFF AVI
|
|
CPU
|
Intel Core Ultra 5 以上
|
|
|
SSD/内蔵メモリ
|
256GB/8GB 以上
|
|
|
Drive
|
DVDマルチドライブ
|
|
|
OS
|
Windows11
|
|
|
計測機能（専用ソフト）
|
動画表示・画像ファイリング・拡大表示・2次元計測（2点間距離・2点間距離（直線）・直径・角度・面積・周囲長・2円間距離・垂線距離・線幅距離・X-Y距離）・タイムラプス撮影／再生
|
|
|
電源定格電圧
|
AC100～240V
|
|
|
外形寸法（mm）
|
92.6(W)×290(H)×312(D)mm
|
|
|
重量
|
6kg
|
|
|
型番
|
FR-400C/FR-400B/FR-400-2CAM
|
|
|
カメラ部
|
撮像方式
|
カラーカメラ／モノクロカメラ／カラーとモノクロ２カメラ
|
|
撮像素子
|
約2/3型 1CMOS
|
|
|
読取方式
|
グローバルシャッター
|
|
|
カメラ方式
|
カラーカメラ/モノクロカメラ/カラーとモノクロ2カメラ
|
|
|
有効画素数
|
約200万画素【1600(H)×1200(V)】
|
|
|
セルサイズ
|
5.86(H)x5.86(V)μｍ
|
|
|
フレームレート
|
30fps (オプション60fps)
|
|
|
映像出力
|
8bit , 12bit / USB3.0出力
|
|
|
ビニング
(モノクロのみ） |
2×2 [800 (H) x 600(V)] ,3×3 [532 (H) x 400(V)]
|
|
|
重量
（カメラヘッド） |
約210g
|
|
|
外形寸法
（カメラヘッド） |
60(W)×60(H)×41(D)mm 突起部除く
|
|
|
レンズマウント
|
Cマウント 冷却フィン搭載 （ファンなし）
|
|
|
制御部ファイリングPC
|
記録形式
|
BMP JPEG TIFF AVI
|
|
CPU
|
Intel Core i5 以上
|
|
|
HDD/Memory
|
500GB/8GB 以上
|
|
|
Drive
|
DVDマルチドライブ
|
|
|
OS
|
Windows11
|
|
|
計測機能（専用ソフト）
|
動画表示・画像ファイリング・拡大表示・2次元計測（2点間距離・2点間距離（直線）・直径・角度・面積・周囲長・2円間距離・垂線距離・線幅距離・X-Y距離）・タイムラプス撮影／再生
|
|
|
電源定格電圧
|
AC100～240V
|
|
|
外形寸法（mm）
|
92.6(W)×290(H)×312(D)mm
|
|
|
重量
|
6kg
|
|
-
Windows 11は、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
-
記載事項は予告なく変更することがありますので、あらかじめご了承ください。
多彩な計測機能
10種類の計測機能（マニュアル）と2種類の計測機能（簡易オート）を新たに標準装備しました。
静止画はもちろんライブ画面上での計測が可能です。
計測画像および計測値の保存ができます。
静止画はもちろんライブ画面上での計測が可能です。
計測画像および計測値の保存ができます。
2点間距離(直線)
2点間距離
円直径
角度
面積
円オート
NEW
NEW
周囲長
2円間距離
垂線距離
2点間距離(直線)
X-Y距離
線幅オート

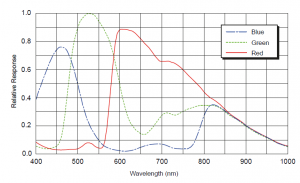

分光特性
FR-400C
オプション

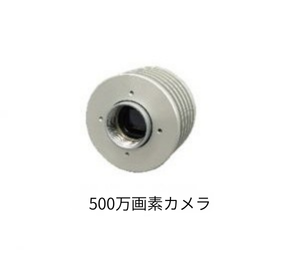

500万画素カメラ(FR-500C)

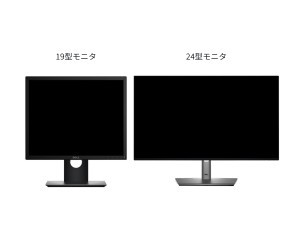

19型モニタ・24型モニタ
実体顕微鏡用ズームカプラ
60fpsカメラ(FR-400C-60)
カメラケーブル(ロック式USB3.0ケーブル)
三脚取付板

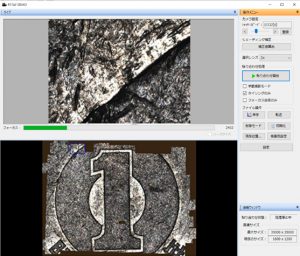

ライブタイリング動画（病理標本）
