製品の概要
-

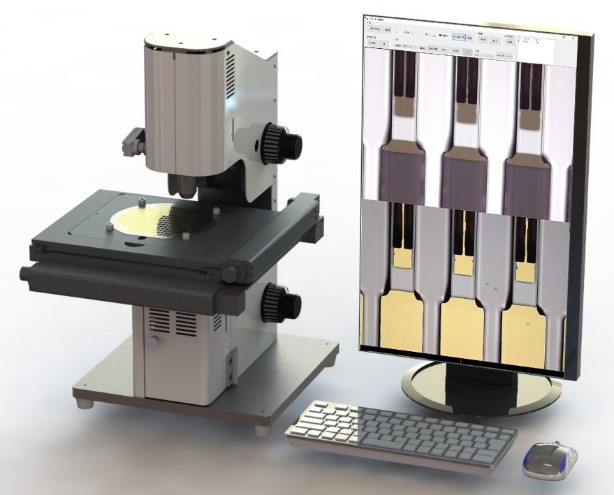

6インチＸＹステージを搭載！
-
水晶振動子、ＭＥＭＳ、インクジェットノズル、半導体電子部品などの検査に！
-
表裏両面を同時撮影、寸法計測、位置ずれ計測が可能！
-
表裏光軸補正はマイクロステージ＋ソフトウェアで高精度に補正！
-
±0.3μm以下の繰り返し精度で表裏の位置ずれを測定！（被写体や環境条件により異なる）
-
表裏２ｃｈオートフォーカスユニット組み合わせ可能！（オプション）
-
電動ＸＹステージ制御システム開発中！
-
装置組込用両面顕微鏡モジュールとしての販売も可能！
用途
【観察】
電子ペーパーの電気泳動、粒子、流体、
フィルターなどの表裏同時観察
フィルターなどの表裏同時観察
■落射、透過、落射＋透過照明で撮影が可能
■両面同時観察、画像ファイリング、動画記録
【表裏位置ずれ計測】
水晶振動子、ＭＥＭＳなどのアライメントマーク、
貫通穴の表裏位置ずれ計測
貫通穴の表裏位置ずれ計測
■表裏画像の重ね合わせ表示、計測
■測定個人差の無い自動計測が可能
【表裏寸法計測】
水晶振動子、半導体線幅パターンなどの表裏寸法計測
■両面同時に寸法計測
■測定個人差の無い自動計測が可能
機能
両面映像芯出し
倍率補正機能
倍率補正機能
両面映像を重ね合わせ
表示し、ずれ量を計測
表示し、ずれ量を計測
マークのエッジから
中心座標を自動検出し高精度に計測が可能
中心座標を自動検出し高精度に計測が可能
測定可能内容
|
光学系
|
正立、倒立
|
|
対物レンズ
|
5、10、20、50倍から選択
|
|
粗微動調整
|
正立、倒立（手動）
|
|
XY稼働範囲
|
150mm × 150mm
|
|
照明
|
白色LED照明（変更可、ソフト制御）
|
|
カメラ
|
正立、倒立 2個
|
|
センサー
|
1/1.8型CMOSモノクロ（カラー可）
|
|
画素数
|
300万画素
|
|
映像出力
|
CameraLink
|
|
制御部（PC）
|
Windows11
|
|
モニター
|
縦型液晶モニター、2カメラ映像表示
|
|
ソフト機能
|
表裏光軸補正機能
表裏同時撮影、ファイリング 表裏合成表示 表裏寸法手動計測 表裏寸法自動計測（オプション） 表裏位置ずれ手動計測 表裏位置ずれ自動計測（オプション） |
電動ＸＹステージ制御システム
電動ＸＹステージを組み合わせて、あらかじめ指定した複数箇所のＸＹステージ座標に移動し、自動ピント合わせと中心座標の自動検出、ずれ測定を繰り返す自動測定システムを開発中（搬送機は含まず）。
|
【電動ステージ付両面顕微鏡】
|
電動ステージコントローラ
|

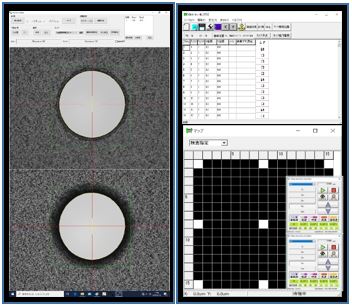

【モニター、ソフトイメージ】
|
|
|
|

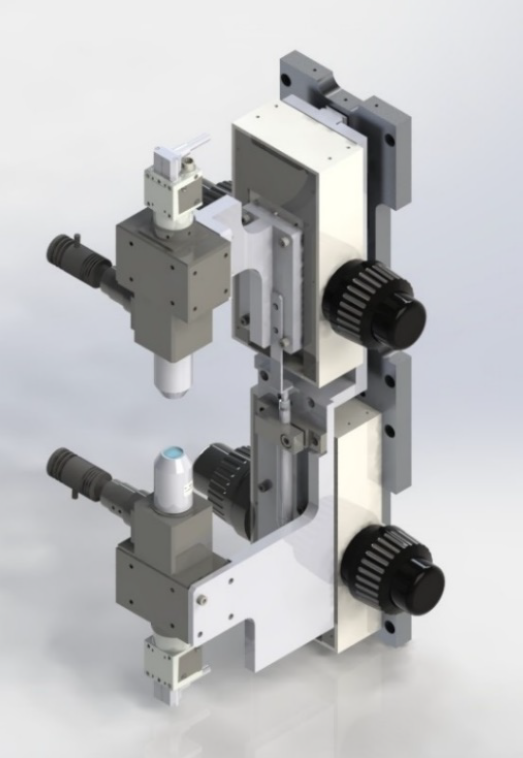

組込用
|
装置組み込み用両面顕微鏡モジュールとしての販売も可能！
|
