広視野　リング照明付き両面顕微鏡システム　TOMOS-50R1

リング照明付き低倍率両面顕微鏡システム
リング照明付き低倍率両面顕微鏡システム

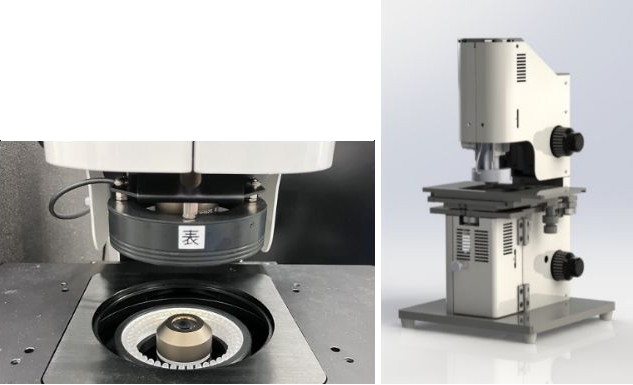

TOMOS-50R1

撮影視野1倍での両面広視野撮影が可能！
  • 約200万画素
  • カラー
  • USB3.0

製品の概要

  • 低倍率の顕微鏡とリング照明を組み合わせて、約9mmｘ7mmの広い視野を表裏両面撮影が可能。
  • コンデンサ、抵抗などの電子部品、通信デバイス用樹脂部品、レンズなどの個片全体を撮影し、表裏両面のキズ検査などができます。
  • 印刷物の表裏アライメントマークやレンズの撮影、ずれを測定できます。
  • リング照明と同軸照明の両方を取り付けることが可能、10倍、20倍などの対物レンズ取り付けも可能。

用途

【表裏同時観察】

【表裏同時観察】

コンデンサ、抵抗などの電子部品や
レンズ、コネクタなどの表裏キズ検査
【表裏位置ずれ計測】

【表裏位置ずれ計測】

プリント基板、印刷物のアライメントマーク、
LEDチップ、レンズ、光通信部品などの表裏
位置ずれ検査

機能

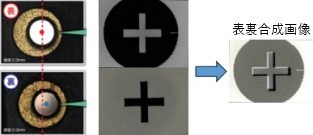

マークのエッジから中心座標を自
動検出し高精度にずれ測定が可能
測定対象をセンタリング制御
しステージ移動誤差を解消
ワークをひっくり返す手間無く
表裏の微小線幅寸法測定も可能
（オプション）

仕様、機能

測定可能内容

光学系
鏡筒（0.5倍）
2個（正位、倒立）
対物レンズ
2本（2倍）
粗微動調整
Ｚストローク最大30mm
XYステージ可動範囲
±10mm
照明
2個、白色LEDリング/同軸スポット
カメラ
2個（200万画素、Color／Mono）
PC
OS：Windows11 Pro
モニター
縦型液晶、表裏2映像表示
ソフト機能
表裏光軸補正
表裏レンズ倍率補正
表裏カメラ取付θ補正
表裏同時撮影、画像ファイリング
表裏画像合成
  • ●ソフト、サンプルホルダーなどのカスタマイズ対応


    位置ずれ、寸法以外の測定、
    測定結果の出力方法など、
    ソフトウェアのカスタマイズは、ご相談下さい。
    お客様のワーク形状や材料に合わせたサンプルホルダ
    ーの製作もご相談下さい。
  • ●ソフト、サンプルホルダーなどのカスタマイズ対応

    ワーク名、ロットナンバー情報などの入力、
    特殊マーク形状、パターン形状の自動測定、
    位置ずれ、寸法以外の測定内容、
    測定結果の出力方法など、
    ソフトウェアのカスタマイズは、ご相談下さい。
    お客様のワーク形状や材料に合わせたサンプルホルダ
    ーの製作もご相談下さい。
  • ●縦型液晶２画面表示イメージ
