FR-400Z

実体顕微鏡用 高感度カラーカメラセット

FR-400Z

明るく、速く、きれいに撮影、計測できる簡単オールインワンセット!
  • 約230万画素
  • 30fps
  • フルハイビジョン
  • カラー
  • Cマウント
  • 約2/3型
  • CMOS

製品の特徴

FR-400Zカメラヘッド
・冷却フィン搭載の高感度小型冷却カメラ!
・高感度230万画素 30フレーム/秒のリアルタイム表示!
・1画素が5.9umと大きく、ダイナミックレンジが広い
・ハレーション除去機能でのリアルタイム表示
・6軸マトリックスカラー処理で、色再現性をアップ
・ズームカプラーを標準付属
・ズーム位置を自動検出し校正値を自動切替できます
・長時間タイムラプス機能及び再生ソフト付属
・フォーカス合成機能(双眼実体対応)オプション追加
・2台のカメラと1台の専用コントローラ(PC)での対応オプション
・500万画素30フレーム/秒のカメラの対応オプション

実例

ハレーション除去で30フレーム/秒のリアルタイム表示

従来
ハレーション除去

フォーカス合成・双眼実体対応(オプション)

システム内容(カメラ/ソフト/ズームカプラ/専用コントローラ(PC)/19型モニタ)

システム内容(カメラ/ソフト/ズームカプラ/専用コントローラ(PC)/19型モニタ)
ズームカプラー標準搭載(ズーム位置自動検出)
※オリンパス製実体顕微鏡 SZX16/SZX10/SZX7対応

仕様

型番
FR-400Z
カメラ部
撮像方式
カラーカメラ
撮像素子
約2/3型 1CMOS
有効画素数
約230万画素 【1920(H)×1200(V) , 1600(H)×1200(V)切替】
セルサイズ
5.86(H)x5.86(V)μm
フレームレート
30fps
映像出力
8bit × RGB / USB3.0出力
フレームレート
30fps (オプション60fps)
映像出力
8bit , 12bit / USB3.0出力
画像処理
6色マトリックスカラー処理、ハレーション除去、エッジ強調
重量
(カメラヘッド)
約210g
外形寸法
(カメラヘッド)
60(W)×60(H)×41(D)mm 突起部除く
レンズマウント
Cマウント 冷却フィン搭載 (ファンなし)
専用コントローラPC
記録形式
BMP JPEG TIFF AVI
記録媒体
HDD
CPU
Intel Core i5 以上
HDD/Memory
500GB/8GB 以上
Drive
DVDマルチドライブ
OS
Windows7 Professional 64bit(標準)
Windows10(オプション)
計測機能(専用ソフト)
動画表示・画像ファイリング・拡大表示・2次元計測(2点間距離・2点間距離(直線)・直径・角度・面積・周囲長・2円間距離・垂線距離・線幅距離・X-Y距離)・タイムラプス撮影/再生
電源定格電圧
AC100~240V
外形寸法(mm)
92.6(W)×290(H)×312(D)mm
重量
6kg
  • Windows 7は、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
  • 記載事項は予告なく変更することがありますので、あらかじめご了承ください。

多彩な計測機能

10種類の計測機能(マニュアル)と2種類の計測機能(簡易オート)を新たに標準装備しました。
静止画はもちろんライブ画面上での計測が可能です。
計測画像および計測値の保存ができます。
2点間距離(直線)
2点間距離
円直径
角度
面積
円オート
NEW
周囲長
2円間距離
垂線距離
線幅距離
X-Y距離
線幅オート

分光特性

FR-400Z
6色マトリックスカラー処理

オプション

フォーカス合成・双眼対応ソフト
500万画素カラーカメラ 30fps 2/3インチ

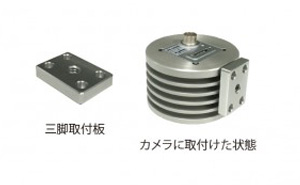

三脚取付板

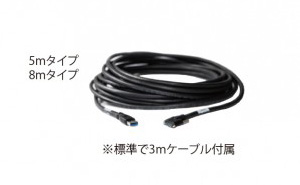

カメラケーブル(ロック式USB3.0ケーブル)

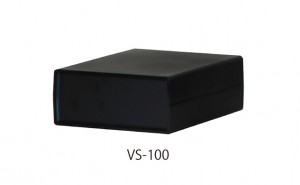

照明ON/OFF制御ユニット(タイムラプス用)
FR-400用オートフォーカスユニット
