製品の特徴

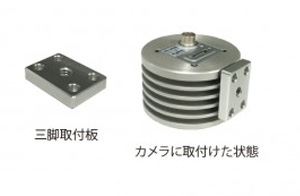

・冷却フィン搭載の高感度小型カメラ!
・UXGA(1600×1200) 30フレーム/秒のリアルタイム表示!
・1画素が5.9umと大きく、ダイナミックレンジが広い

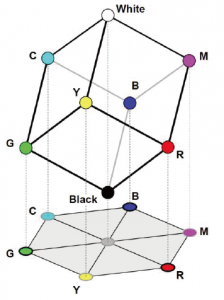

・6軸マトリックスカラー処理で、色再現性をアップ
・コードレボルバ対応で校正値が自動切替 ※コードレボルバ機能付顕微鏡接続時
・UXGA(1600×1200) 30フレーム/秒のリアルタイム表示!
・1画素が5.9umと大きく、ダイナミックレンジが広い
・6軸マトリックスカラー処理で、色再現性をアップ
・コードレボルバ対応で校正値が自動切替 ※コードレボルバ機能付顕微鏡接続時
実例
システム内容(カメラ/ソフト/専用コントローラ(PC)※モニター別)
仕様
型番
|
FR-400X
|
|
カメラ部
|
撮像方式
|
カラーカメラ
|
撮像素子
|
約2/3型 1CMOS
|
|
有効画素数
|
約200万画素 【1600(H)×1200(V) , 1920(H)×1080(V)切替】
|
|
セルサイズ
|
5.86(H)x5.86(V)μm
|
|
フレームレート
|
30fps
|
|
映像出力
|
8bit × RGB / USB3.0出力
|
|
画像処理
|
6色マトリックスカラー処理、エッジ強調
|
|
重量
(カメラヘッド) |
約210g
|
|
外形寸法
(カメラヘッド) |
60(W)×60(H)×41(D)mm ※突起部除く
|
|
レンズマウント
|
Cマウント 冷却フィン搭載 (ファンなし)
|
|
専用コントローラPC
|
記録形式
|
BMP JPEG TIFF AVI(動画)
|
記録媒体
|
HDD
|
|
CPU
|
Intel Core i5 以上
|
|
HDD/Memory
|
500GB/8GB 以上
|
|
Drive
|
DVDマルチドライブ
|
|
OS
|
Windows7 Professional 64bit(標準)
Windows10(オプション) |
|
計測機能(専用ソフト)
|
動画表示・画像ファイリング・拡大表示・2次元計測(2点間距離・2点間距離(直線)・直径・角度・面積・周囲長・2円間距離・垂線距離・線幅距離・X-Y距離)
|
|
電源定格電圧
|
AC100~240V
|
|
外形寸法(mm)
|
93(W)×293(H)×293(D)mm ※突起部除く
|
|
重量
|
5.2kg
|
- Windows 7/10は、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
- 記載事項は予告なく変更することがありますので、あらかじめご了承ください。
多彩な計測機能
10種類の計測機能(マニュアル)に加えて2種類の計測機能(簡易オート)を新たに標準装備しました。静止画はもちろんライブ計測も可能です。
計測画像および計測値の保存ができます。
計測画像および計測値の保存ができます。
2点間距離(直線)
2点間距離
円直径
角度
面積
円オート
NEW
NEW
周囲長
2円間距離
垂線距離
線幅距離
X-Y距離
線幅オート
NEW
NEW
